Túnel modular enorme de la ducha de aire del cargo con 3 bocas de los lados, puertas autos del balanceo del PVC

Túnel modular enorme de la ducha de aire del cargo con 3 bocas de los lados con las puertas rodantes autos del PVC para el robot



Puertas: La velocidad rápida suave del PVC enrolló puertas



Anchura neta de la puerta: W2500mm x H2500MM





Ducha de aire con el obturador de alta velocidad door.pdf



Descripción:



Los túneles de la ducha de aire, también conocidos como cabinas del flujo del plumón se utilizan para quitar la contaminación de partículas de



personales, su ropa y equipo protector personal. Se especifican típicamente para los personales



áreas del almuerzo que entran y de rotura, cuartos limpios y cuartos estéril.



La construcción modular permite el montar de los estilos básicos del plan de piso de lado a lado o del extremo para terminar.



El túnel de la ducha de aire para el sitio limpio es una clase de equipo limpio parcial con universalidad bastante fuerte y



está instalado en la división entre los cuartos limpios y no-limpios. Su usado para los personales o las materias



para regar antes de entrar en el área limpia. Después de usarla, el polvo se podía reducir con eficacia para entrar en



área limpia y mantener la situación de trabajo normal.



Capacidad - un mínimo de tiempo de retención de 15 segundos se requiere para limpiar la ropa de los personales del polvo.



Como los aumentos del tiempo de retención, el periodo de polvo quitaron también aumentos hasta un máximo aproximadamente 45



segundos. El tiempo de residencia adicional más allá de 45 segundos proporciona poca ventaja adicional.



La duración de ciclo es ajustable girando una ruedecilla para mover con el pulgar simple situada en el gabinete eléctrico.



Tiempo de retención



Puede ser aumentado para acomodar volúmenes grandes de gente aumentando la longitud de la ducha de aire



para formar un túnel.



Los túneles de la ducha de aire son formados montando secciones modulares múltiples juntas.



Características:



1. El sistema de control funcionado con automáticamente por el sensor fotoeléctrico, la puerta dos es eléctrico entrelazado.



(Una puerta en estado abierto, la otra puerta debe en estado cercano. Cuando la gente entra en la ducha de aire, el sistema lo va a hacer



ducha automáticamente por el sensor fotoeléctrico)



2. Segundos del tiempo de la ducha de aire de 1 a 99 que pueden ser ajustables



3. Adopte pre el filtro y el filtro de HEPA



4. La puerta, parte-tablero, bocas se utiliza del acero inoxidable, buen aspecto.



5. Cuando la ducha de aire se utiliza para pasar el cargo, está sin parte-tablero.



Accesorio opcional:



1. Puerta de oscilación manual/puerta deslizante automática/puerta de alta velocidad del obturador de la voluta



2. Filtro de HEPA o filtro de ULPA



3. Material para el gabinete: placa de acero en frío con el polvo cubierto/SUS#201/SUS#304



4. Lámpara fluorescente común/lámpara ULTRAVIOLETA del esterilizador



5. Con voz anunciar





Parámetro:





Tipo de producto	Túnel modular enorme de la ducha de aire del cargo con 3 bocas de los lados con las puertas rodantes autos del PVC para el robot
Material para encajonar	Acero de T=1.2MM con la pintura a pistola para 304 de acero exteriores, inoxidables para el interior, ninguna base
Material para las puertas	PVC suave
Bocas	Acero de Stainles
Hoja de la puerta	Solo
Tipo de la puerta	Puertas de alta velocidad del obturador
Manera que sopla	el soplar 3-side
Sistema de control	Panel de control inteligente inglés con voz humana y   Sistema de control del PLC
Cerraduras	Eléctrico entrelazado
Efficinecy del filtro de HEPA:	99,99%
Pre filtro	G3
Luz	Marca de Philips
Sensor fotoeléctrico	Marca de OMRON
Tiempo de la ducha	0-99s ajustable
Velocidad del viento del arranque	22-25m/s
Fuente de alimentación	380V/50HZ/3PH
Salvaguardia	Interruptor de la salida y retransmisión termal de la sobrecarga (proteja a la gente contra salida eléctrica)



tamaño y especificación:





Producto	Túnel modular enorme de la ducha de aire del cargo con 3 bocas de los lados con las puertas rodantes autos del PVC para el robot
Modelo	AS-3200D-6.5-SD
Dimensiones externas (milímetros)	W2300*D6500*H2700
Dimensiones internas (milímetros)	W2500*D6500*H2500
Puertas	2 sistemas de puertas de alta velocidad del obturador
Muelle de puerta	NINGUNOS
Cerradura	eléctrico entrelazado
Conveniente	Gente y mercancías
Bocas	48+48=96PCS (el soplar 2-side)
Fan del ventilador	24 sistemas
Poder del soplo (W)	9600W
Peso (kilogramos)	Appro.1600
Tamaño del filtro de HEPA	1220x610x90m m
Qty del filtro de HEPA	12PCS
Eficacia del filtro de HEPA	H13
Sensor de Photolectric	ORMON 2 PCS
Lámpara fluorescente	Philips 6x 20W
Diámetro de la boca	32m m
Tiempo de la ducha de aire	0-99 s ajustable
Velocidad del viento del arranque	22-25m/s
Fuente de alimentación	AC380V/50Hz/3Ph
Sistema de control	Panel de control del microordenador con el aviso humano de la factura, dispositivo de seguridad eléctrico, el soplar automático por el sensor fotoeléctrico

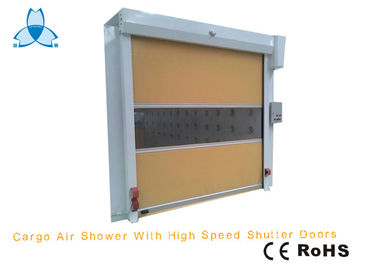

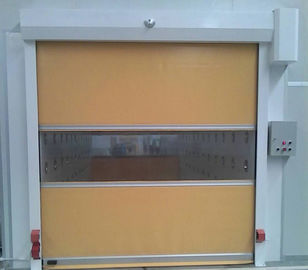

Imágenes de la ducha de aire:



Dibujo del túnel de la ducha de aire







Prueba en fábrica:



Todo el equipo será probado individualmente para la seguridad y el funcionamiento de acuerdo con estándares internacionales antes del envío.



Cada unidad se envía con una documentación que resume las pruebas emprendidas y los resultados individuales de las unidades para cada unidad.



Prueba antes del envío:

1. Inspección del aspecto

2. Pruebas eléctricas de la seguridad

3. Prueba de la velocidad del viento del aire

4. Prueba de la función



Garantía:



La garantía de nuestro equipo está por 1 año, pero excepto piezas y accesorios consumibles.

Todo el equipo se envía con el manual de un uso completo con informe de prueba.

El documento adicional de IO/OQ/GMP está disponible a petición.

Entre en contacto con nuestro representativo de ventas para los detalles de la garantía o la petición específicos del documento.



Piezas de recambio:

1. Filtro de HEPA: Debe ser cambiado en mitad o un año una vez.

2. Pre filtro: Debe ser cambiado en el mes 3-6 una vez.



¿Porqué usted elige ZHISHENG Company?



Servicio profesional:



Contestación rápida en 12 horas si recibimos cualquier investigación o petición de cliente

Familiar con el equipo.

El técnico o el enginner puede ir a los países asiáticos surorientales para el insallation rector de máquinas. Como Tailandia, Vietnam, Filipinas, Malasia y así sucesivamente.





Plazo de expedición:

• Período de la producción: 15-30days

• Aviso de envío o seguro para usted después de que se envíen las mercancías.



Después de servicio de ventas:



• Respetamos su retroactuamos después de recibimos las mercancías.

• Proporcionamos garantía de 1 año después de que lleguen las mercancías.

• Prometemos todos los recambios disponibles en uso del curso de la vida.

• Cuidado de su nos quejamos dentro de 48hours.



Término del pago:

pago adelantado por T/T en la orden, la balanza de pagos del 30% antes del envío.



Equipos del recinto limpio, como ducha de aire, FFU. Es garantía de un año.
