La instalación modular 1000 del sitio limpio del marco del SUS 304 de la clase

La instalación modular 1000 del sitio limpio del marco del SUS 304 de la clase

    • Class 1000 SUS 304 Frame Modular Clean Room Facility
    • Class 1000 SUS 304 Frame Modular Clean Room Facility
    • Class 1000 SUS 304 Frame Modular Clean Room Facility
  • Class 1000 SUS 304 Frame Modular Clean Room Facility

    Datos del producto:

    Lugar de origen: Guangdong, China
    Nombre de la marca: zhisheng
    Certificación: CE, ISO9001
    Número de modelo: ZS-CB-C1000

    Pago y Envío Términos:

    Cantidad de orden mínima: 1 sistema
    Detalles de empaquetado: Caja de la madera contrachapada
    Condiciones de pago: T/T, Western Union
    Capacidad de la fuente: Sistema 10 por mes
    Contacto
    Descripción detallada del producto
    Material: Marco de los SS Material para el cuerpo principal: hoja antiestática de Arcylic
    Grado de la purificación: clase 1000 Puerta: Puerta deslizante manual
    Vuelta del aire: Del top Techo superior: espejo 304 de acero inoxidables
    Alta luz:

    Class 1000 Clean Room Facility

    ,

    SUS 304 Frame Clean Room Facility

    ,

    ISO9001 Modular Clean Room


    Sitio limpio modular de la pared dura antiestática, clase 1000 de la mayor nivel

    Para sudcoreano   Fábrica de INNOX

    Ventajas modulares del sitio limpio:

    Artículo

    Instalación rápida del clan con la interrupción in situ del minumum

    Mantenga el valor

    Modificado fácilmente para la extensión o repurposing.

    Aunque la división clara no está disponible, el término del “sitio limpio” se utiliza en caso del edificio o del sitio. Un espacio incluido por el panel de la cortina o de la resina del PVC se considera como “cabina limpia” en caso de buena voluntad de aumentar el factor de la limpieza en un cuarto limpio o sitio con aire acondicionado. El tamaño es el 1.5m a los 5m y el aire limpio se introduce en la cabina con una disposición de FFU (unidad de filtrado de la fan) en el techo.
    Han llegado a ser popular estos últimos años, no en base de su tamaño, pero considerándolo como una estructura simple, barata, movible con factor y la violación de la limpieza del código de la construcción o servicios de incendios actúe.

    Tamaño y especificación:


    ProductoSitio limpio modular
    Tamaño Según el tamaño del cliente
    Marco externo

    aluminio sacado 40*80m m
    aluminio sacado 40*40m m


    QTY DE FFU100sets
    LUZ36W*40
    Fan del ventilador120W x6SETS
    Nosiesobre 54dBA
    Opinión de CCortina antiestática resistente a la luz del PVC
    Techo superiorPlaca de FFU y del mirrior SS304
    Clase1000
    PuertaPuerta deslizante manual


    Uso:
    El sitio limpio está para la investigación farmacéutica, microbiológica y los experimentos científicos, que requieren el equipo parcial de la purificación.
    En lo que respecta a la construcción los servicios del código o de incendios actúan, han una posibilidad del conflicto con los estándares de la autoridad local o de la compañía del cliente. También, el tamaño que se puede erigir sobre un escritorio se llama como “banco limpio simple”
    Las consideraciones de siguiente son necesarias en caso de la selección de cabina limpia.
    1. Cálculo del factor de la limpieza para el interior de la cabina
    2. Selección de material de la pared
    3. Selección de sistema de ventilación
    4. Selección de aire acondicionado dentro de la cabina
    1. Cálculo del factor de la limpieza para el interior de la cabina
    Generalmente, se determina en base de regulaciones del sitio limpio. Los parámetros considerados son índice de circulación, sistema de filtro, de flujo y sistema de ventilación.
    Refiérase a la tabla para el índice de circulación

    Clase de sitio limpioValor numérico generalEstándares de USA209EVelocidad media de la corriente de aire
    Clase 100.00020-30 rotations/h200.005-0.041m/s
    Clase 10.00030~70 rotaciones /h700.051-0.76m/s
    Clase 1.000100-200 rotations/h1500.127-0.202m/s
    Clase 100200-600 rotations/h250-4000.203-0.408m/s


    Índice de circulación por la capacidad del ÷room del área de la descarga de la velocidad de la corriente de aire del =Average de la hora (rotaciones /h) (m/sec) x (m2) x 3600sec (volumen) (m3)


    ArtículoFiltro del rendimiento medio o altoFiltro de HEPAFiltro de ULPA
    Capacidad de filtraciónClase 10-100000Clase 100-10000Clase 10
    EjemplosOficina normalDespués del proceso de ICPRE proceso de IC
    FuncionamientoAlta capacidad que atrapa como compara al filtro grueso de la partículaPoseyendo una interceptación de la capacidad hasta 99,97% para las partículas del tamaño 0.3umProssessing una interceptación de la capacidad hasta 99,999% para las partículas del tamaño 0.1um


    La capacidad de flujo de aire y las unidades de FFU de ser instalado se seleccionan en base del volumen de cabina limpia y de la clase deseada.

    El flujo de aire requerido (m3/min) =targeted el ×rate de la capacidad del sitio (m3) de la circulación (rotaciones /h) ÷60
    Ejemplo)
    El flujo de aire de FFU para una cabina limpia con la anchura 3M, la longitud los 2m, la altura los 2m y la clase deseada de 10000 es (3×2×2) ×75÷60=15 (m3/min)

    unidad del *Single de PAU - A17FFU de nuestra compañía es compatible.
    2. Selección de material de la pared
    La selección se debe hacer en base de los requisitos relacionados con el ambiente ambiente e interno del espacio.
    Características:
    la cabina 1).Clean puede ofrecer la parte del alto ambiente limpio, se puede instalar en el top del lugar
    esa necesidad de limpiar. El aire que salen de los FFU será filtrado por pre el filtro y el filtro de HEPA, después
    el aire limpio entra en la zona de trabajo verticalmente para asegurar el requisito de la purificación
    el ruido 2).the menos que 52dBA, la velocidad de aire es 0.35-0.6m/s
    3). la dimensión de la cabina limpia, modifica diseño para requisitos particulares está disponible
    4).it se puede utilizar por solo y también se puede conectar para limpiar área en tira
    5). fila de la purificación: clase 100 clase, 1000 o 10000class
    Especificaciones:


    ArtículoSitio limpio modular de la pared dura
    LimpiezaClase 100 para clasificar 100.000
    Dimensión (LXWXH)Diseñado según los requisitos de cliente
    FFUDimensión2x2, 2x4, 4x4 opcional
    Material estructural del marcoDe acero inoxidable, aleación de aluminio
    Fuente de alimentación110V/60HZ/AC; 220V/60HZ/AC
    FiltroMini filtro del plisado HEPA filter/ULPA opcional
    Material del bastidorAleación de aluminio/201/SUS de acero inoxidable 304
    Material de la paredVidrio moderado/el panel transparente de acrílico/antiestático de PVC/Sandwich
    Techoel panel del Aluminio-plástico/vidrio moderado/el panel transparente de acrílico/antiestático de PVC/Sandwich


    Accesorio opcional:
    Ducha de aire
    Caja de paso
    Aire acondicionado
    Indicador de presión

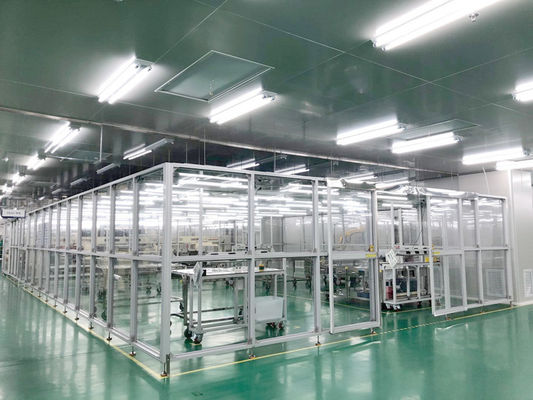

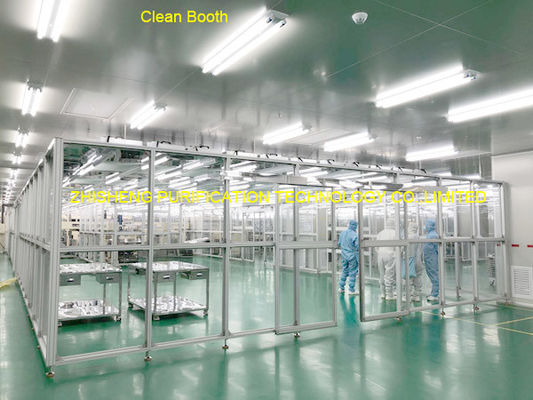

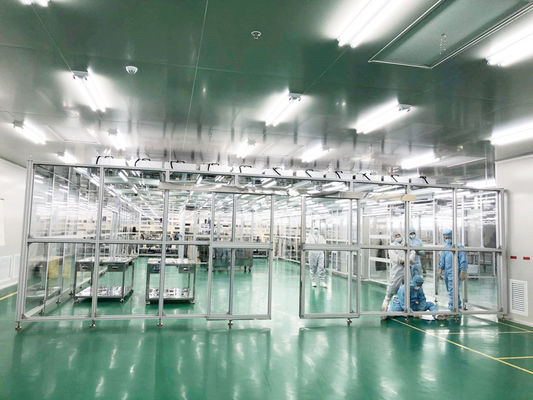

    Fotos del sitio limpio modular de la clase 1000:

    La instalación modular 1000 del sitio limpio del marco del SUS 304 de la clase 0La instalación modular 1000 del sitio limpio del marco del SUS 304 de la clase 1La instalación modular 1000 del sitio limpio del marco del SUS 304 de la clase 2
