Datos del producto:
|
Materail: | SS304 | Tipo de la puerta: | Tipo de la puerta del obturador |
---|---|---|---|
Conveniente: | Materiales o mercancías | Sitio limpio: | clase 100 |
Alta luz: | sistema de la ducha de aire,sitio limpio de la ducha de aire,Ducha de aire del recinto limpio con las puertas del obturador |
Ducha de aire grande de acero inoxidable llena grande del recinto limpio del ahorro de espacio 304 con las puertas del obturador para las carretillas elevadoras, carros
Ahorro de espacio, puerta abierta rápida, ducha de aire con las puertas del obturador, convenientes grandes para las carretillas elevadoras, los carros, los materiales, el etc
Ducha de aire con el obturador de alta velocidad door.pdf
La ducha de aire o la ducha de aire del cargo es un dispositivo instalado en una entrada tal como un cuarto limpio.
Cuando una persona o un objeto entra en el cuarto limpio llenado de aire limpio del exterior, es necesario limpiar para no introducir los contaminantes tales como polvo juntos. Por este motivo, un pequeño cuarto dividido por una puerta doble se proporciona entre el interior del cuarto limpio y el exterior, y el aire limpio está soplado en el objeto que ha entrado para quitar el polvo.
Un filtro de aire y un ventilador están instalados en la ducha de aire, y el aire limpio con una velocidad del viento de cerca de 20-25 m/s está soplado a través del mercado de aire de la pared.
Para evitar la mezcla del aire dentro y fuera del cuarto limpio, las puertas dobles son diseñadas para no abrirse simultáneamente por el dispositivo de seguridad excepto en emergencia.
Además, cuándo instalando como removedor del polvo del polvo de la alta concentración como instalación de las contramedidas para la retirada de amianto y como contramedidas de la dioxina, es un tipo de la succión del piso, uno con velocidad del fuerte viento tanto cuanto sea posible, aire comprimido sale con un compresor (con la escopeta de aire comprimido, con el aire etc. del pulso) que es seguro tomar medidas contra la exposición eligiendo un tipo potente de capacidad del retiro de polvo para la ropa de trabajo entera.
Tamaño externo para el gabinete: W2700*D4000*H3200mm
Tamaño interno para el gabinete: W2000*D4000*H3000mm
Tipo de la puerta: puertas de alta velocidad W2000xH3000mm del obturador
Control de las puertas del obturador: PLC de “Danfoss”
Motor de las puertas del obturador: La marca alemana “COSE”
Cortina de puerta: PVC
Velocidad abierta y cercana: 0.6-2m/s ajustable
Parámetro técnico:
Tipo de producto | Ahorro de espacio, puerta abierta rápida, ducha de aire con las puertas del obturador, convenientes grandes para las carretillas elevadoras, los carros, los materiales, el etc |
Material para encajonar | T=1.2MM 304 de acero inoxidables para el gabinete, puso T=1.5mm SS304 para el piso |
Material para las puertas | Cortina del PVC, marco SS304 |
Bocas | 36+36+24=96pcs de acero inoxidable |
Hoja de la puerta | De una sola hoja |
Tipo de la puerta | Puertas del obturador de la velocidad rápida |
Manera que sopla | 3- el soplar del lado |
Sistema de control | Panel de control inteligente inglés de IC con voz humana inglesa |
Cerraduras | Cerradura eléctrica |
Tamaño del filtro de HEPA | 1220*610*90m m 6 PC |
Efficinecy del filtro de HEPA: | 99,99% en 0.3um |
Pre filtro | G3 6 PC |
Fan del ventilador | 2500 CHM, 12set |
Luz | Marca 2x3=6pcs de Philips |
Sensor fotoeléctrico | PC de la marca 1 de OMRON para soplar |
Tiempo de la ducha | 0-99s ajustable |
Velocidad del viento del arranque | > 25m/s |
Fuente de alimentación | CA 380V/50HZ/3PH |
Salvaguardia | Interruptor de la salida y retransmisión termal de la sobrecarga (proteja a la gente contra salida eléctrica) |
Características:
1. El sistema de control funcionado con automáticamente por el sensor fotoeléctrico, la puerta dos es eléctrico entrelazado.
(Una puerta en estado abierto, la otra puerta debe en estado cercano. Cuando la gente entra en la ducha de aire, el sistema regará automáticamente por el sensor fotoeléctrico)
2. Segundos del tiempo de la ducha de aire de 1 a 99 que pueden ser ajustables
3. Adopte pre el filtro y el filtro de HEPA
4. La puerta, parte-tablero, bocas se utiliza del acero inoxidable, buen aspecto.
5. Cuando la ducha de aire se utiliza para pasar el cargo, está sin parte-tablero.
Tamaño estándar y especificación:
Modelo | Ducha de aire | Ducha de aire del cargo | |||
AS-1200D-1 | AS-1400D-1 | AS-1400D-1.5 | AS-1400D-2 | CAS-1700T-2 (2 módulos) | |
Dimensiones externas WxHxD (milímetros) | 1200x1000x 2050 | 1400x1000x 2050 | 1400x1500x 2050 | 1400x2000x 2050 | 1800x2000x2050 |
En las dimensiones WxHxD (milímetros) | 800x900x 1920 | 800x900x 1920 | 800x1400x 1920 | 800x1900x 1920 | 1200x1900x 1920 |
Material para encajonar | Acero en frío con el polvo cubierto, SUS#201 o SUS#304 | ||||
Puertas | Puerta de /Sliding de la puerta de oscilación/puerta de alta velocidad del obturador; Material: de acero o de aluminio inoxidable | ||||
Persona conveniente | 1 | 1 | 1-2 | 2-3 | Carro |
Bocas | 12 (bilateral) | 12 (dos lados) | 18 (dos lados) | 24 (dos lados) | 32 (tres lados) |
Fan del ventilador | sistema de #4250x 1 | #4195 x 2 sistemas | #4195x2sets | #4250x2sets | #4195x4sets |
Poder del soplo (W) | 1000W | 850W | 850W | 2000W | 1700W |
Las dimensiones del filtro de HEPA |
610x610x69 una pieza |
610x610x69 de dos piezas | 610x610x69 de dos piezas | 915x610x69 dos pedazos |
610x610x69 4pcs |
Diámetro de la boca | 32m m | ||||
Tiempo de la ducha de aire | 0~99s ajustable | ||||
Velocidad del viento del arranque | 20~25m/s | ||||
Voltaje | 380V/50Hz/3Ph; 220V/50Hz/1Ph | ||||
Eficacia del filtro | Sobre la eficacia 99,99% en las partículas 0.3um | ||||
Sistema de control | Panel de control de IC, dispositivo de seguridad electrónico y el soplar automático |
Accesorio opcional:
1. Puerta de oscilación manual/puerta deslizante automática/puerta de alta velocidad del obturador de la voluta
2. Filtro de HEPA o filtro de ULPA
3. Material para el gabinete: placa de acero en frío con el polvo cubierto/SUS#201/SUS#304
4. Lámpara fluorescente común/lámpara ULTRAVIOLETA del esterilizador
5. Con voz anunciar

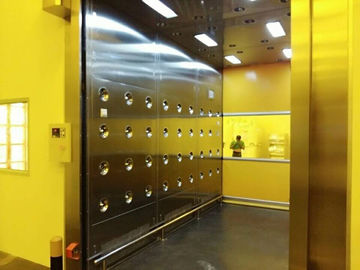

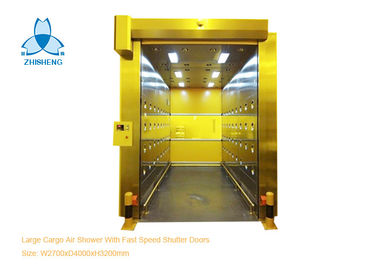

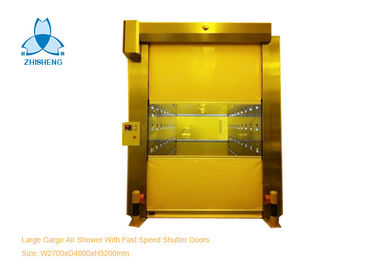

Photoes de la ducha de aire con las puertas del obturador:
Motor y circuito eléctrico de las puertas del obturador:
Es fácil que el cliente montarlo e instale, porque enviaremos los dibujos del manual y de instalación al cliente.
Además, nuestro técnico puede ir su lado para proporcionar la guía de instalación.
