Sitio limpio modular del marco de aluminio duro estático anti de la pared

 Sitio limpio modular de la pared dura antiestática, cabina limpia del ISO 6, estructura de aluminio

Para sudcoreano   Fábrica de INNOX

Ventajas modulares del sitio limpio:

Artículo

Instalación rápida del clan con la interrupción in situ del minumum

Mantenga el valor

Modificado fácilmente para la extensión o repurposing.

Diseños modulares de encargo del sitio limpio:

1. Clase 100 a 100k/al ISO a ISO8 por ISO1 4664-1

2. Un paso o recirculación

3. Controles del medio ambiente de la temperatura/de la humedad.

4. Sistema modular farmacéutico inconsútil modular o de ACS estándar de la pared

Opciones materiales modulares amplias:

1. Superficies de la pared: La melamina, vinilo cubrió el yeso, FRP, el vidrio, el polycarbnate, el aluminio pintado, o el acero inoxidable

2. Puertas: El desplazamiento solo, doble, automático, motorizado rueda para arriba, los sistemas de dispositivo de seguridad.

3. Suelo: VCT, piso de acceso aumentado

4. Iluminación: T-8 LED, tubos del tragaluz.

Optionals:

1. Unidad de filtrado de la fan de HEPA o unidad de filtrado de la fan de ULPA, estándar y RSR

2. Duchas de aire, cajas de paso.

Aunque la división clara no está disponible, el término del “sitio limpio” se utiliza en caso del edificio o del sitio. Un espacio incluido por el panel de la cortina o de la resina del PVC se considera como “cabina limpia” en caso de buena voluntad de aumentar el factor de la limpieza en un cuarto limpio o sitio con aire acondicionado. El tamaño es el 1.5m a los 5m y el aire limpio se introduce en la cabina con una disposición de FFU (unidad de filtrado de la fan) en el techo.
Han llegado a ser popular estos últimos años, no en base de su tamaño, pero considerándolo como una estructura simple, barata, movible con factor y la violación de la limpieza del código de la construcción o servicios de incendios actúe.
Capítulo: Aluminio

Tamaño y especificación:

Uso:
El sitio limpio está para la investigación farmacéutica, microbiológica y los experimentos científicos, que requieren el equipo parcial de la purificación.
En lo que respecta a la construcción los servicios del código o de incendios actúan, han una posibilidad del conflicto con los estándares de la autoridad local o de la compañía del cliente. También, el tamaño que se puede erigir sobre un escritorio se llama como “banco limpio simple”
Las consideraciones de siguiente son necesarias en caso de la selección de cabina limpia.
1. cálculo del factor de la limpieza para el interior de la cabina
2. selección de material de la pared
3. selección de sistema de ventilación
4. selección de aire acondicionado dentro de la cabina
1. cálculo del factor de la limpieza para el interior de la cabina
Generalmente, se determina en base de regulaciones del sitio limpio. Los parámetros considerados son índice de circulación, sistema de filtro, de flujo y sistema de ventilación.
Refiérase a la tabla para el índice de circulación

Índice de circulación por la capacidad del ÷room del área de la descarga de la velocidad de la corriente de aire del =Average de la hora (rotaciones /h) (m/sec) x (m2) x 3600sec (volumen) (m3)


La capacidad de flujo de aire y las unidades de FFU de ser instalado se seleccionan en base del volumen de cabina limpia y de la clase deseada.

El flujo de aire requerido (m3/min) =targeted el ×rate de la capacidad del sitio (m3) de la circulación (rotaciones /h) ÷60
Ejemplo)
El flujo de aire de FFU para una cabina limpia con la anchura 3M, la longitud los 2m, la altura los 2m y la clase deseada de 10000 es (3×2×2) ×75÷60=15 (m3/min)

unidad del *Single de PAU - A17FFU de nuestra compañía es compatible.
2. Selección de material de la pared
La selección se debe hacer en base de los requisitos relacionados con el ambiente ambiente e interno del espacio.
Características:
la cabina 1).Clean puede ofrecer la parte del alto ambiente limpio, se puede instalar en el top del lugar
esa necesidad de limpiar. El aire que salen de los FFU será filtrado por pre el filtro y el filtro de HEPA, después
el aire limpio entra en la zona de trabajo verticalmente para asegurar el requisito de la purificación
el ruido 2).the menos que 52dBA, la velocidad de aire es 0.35-0.6m/s
3). la dimensión de la cabina limpia, modifica diseño para requisitos particulares está disponible
4).it se puede utilizar por solo y también se puede conectar para limpiar área en tira
5). fila de la purificación: clase 100 clase, 1000 o 10000class
Especificaciones:


Accesorio opcional:
Ducha de aire
Caja de paso
Aire acondicionado
Indicador de presión

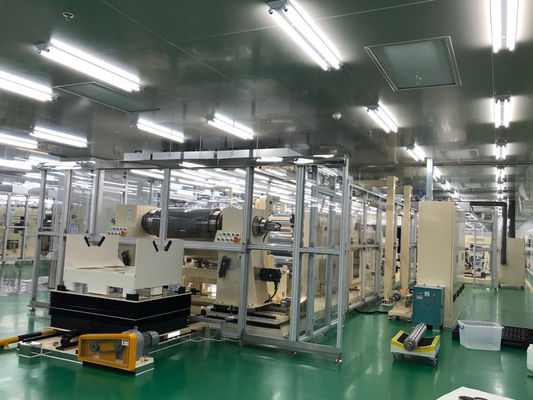

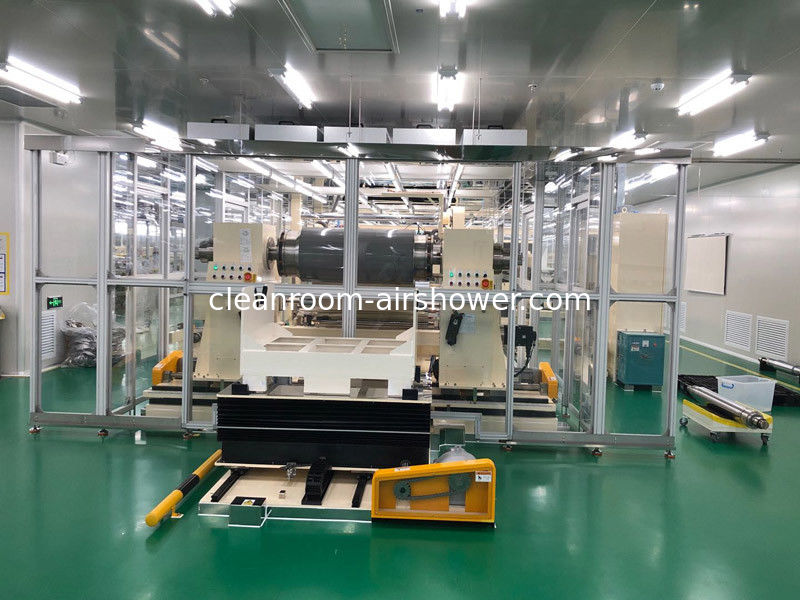

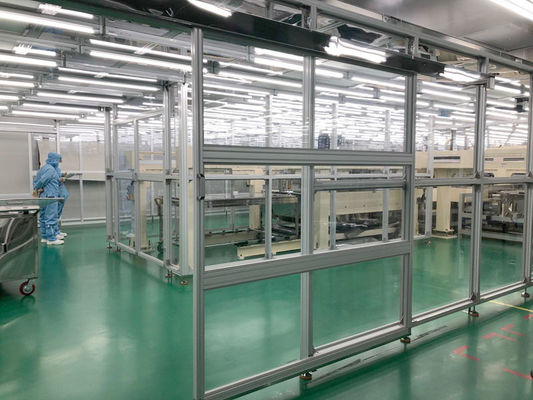

Fotos del sitio limpio modular de la clase 1000:
